简介

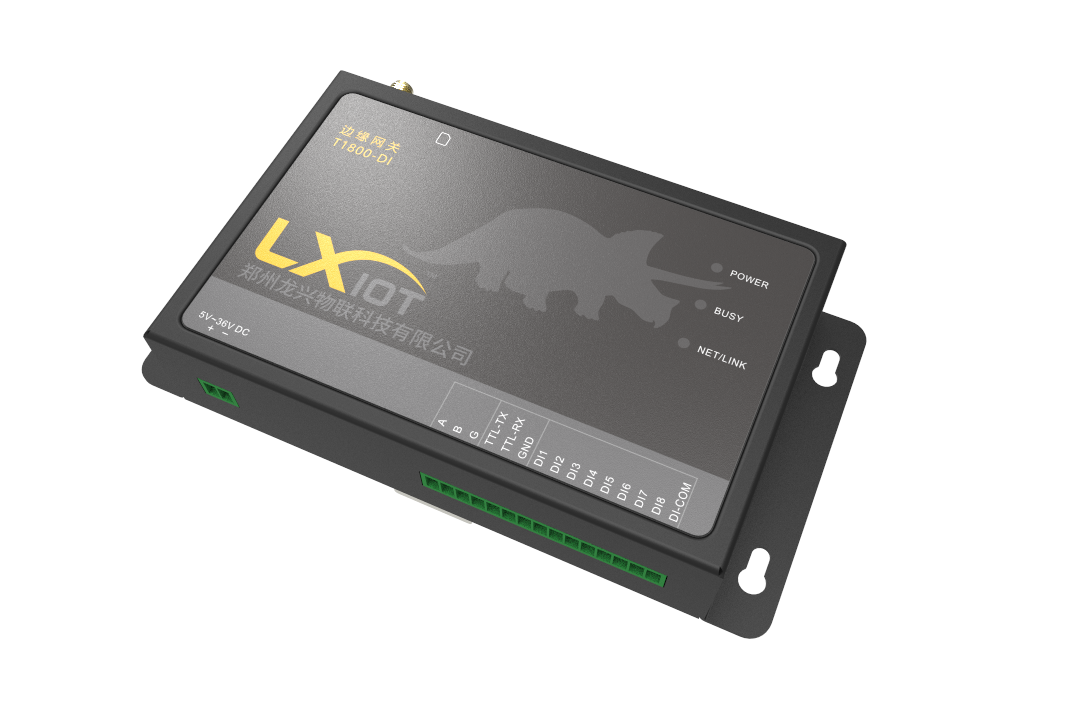

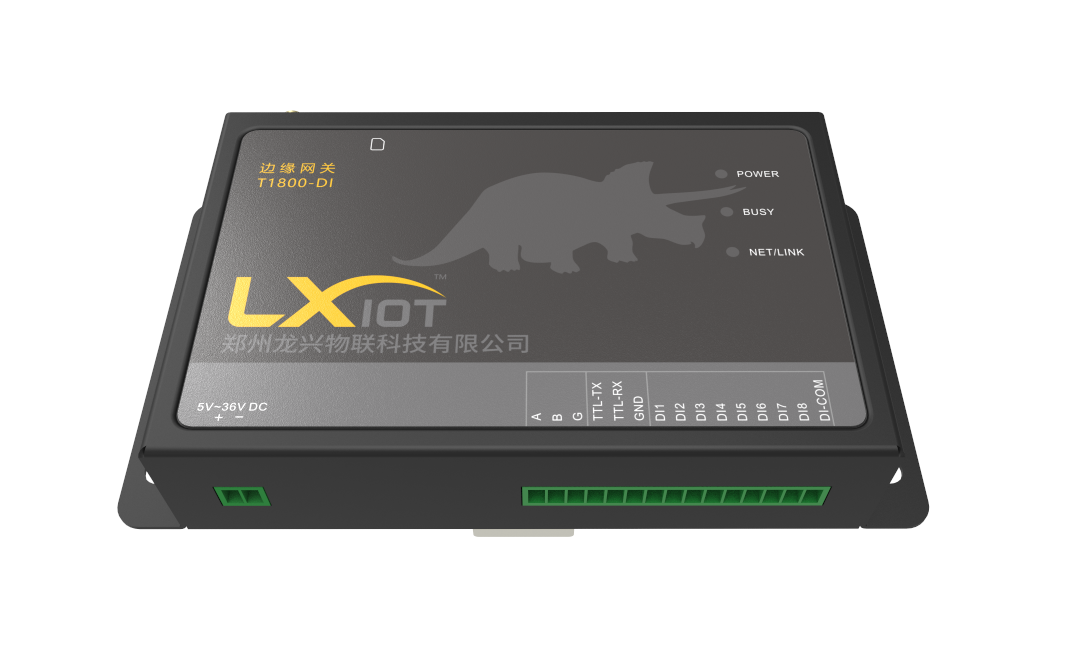

T1800-DI边缘网关是一种物联网无线数据采集终端，可采集标准数字接口总线和串行总线数据，通过无线网络来传输采集数据。
该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供8路DI和1路RS485 接口，可直接连接数字量输入设备和串口设备，实现数据透明传输功能；采用低功耗设计；可实现脉冲计数、电平采集、中断采集、Modbus采集等功能。
特点
l 同时支持8路数字量采集；
l 支持1路RS485采集；
l 隔离现场总线接口：DI和RS485；
l 支持串口直接配置；
l 支持远程联网配置；
l 支持Modbus通信协议；
l 支持采集通信协议二次开发；
l 支持多种上行通信协议，如MQTT/HTTP/TCP/UDP等
l SIM卡：卡槽式设计，方便更换；
l 整机适用于工业环境。
应用行业
该产品广泛应用于物联网产业链中的 M2M 行业，如智能电网、智能交通、智能家居、金融、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、农业、林业、水务、煤矿、石化等领域。
硬件参数
本节介绍产品硬件相关的规格参数，如硬件工作环境、各个接口参数介绍、各个参数功能介绍等。
电源
项目 | 内容 |
标准电源 | DC 12V/0.5A |
供电范围 | DC 5 ~ 36V |
物理特性
项目 | 内容 |
外壳 | 金属外壳，保护等级 IP30。外壳和系统安全隔离，特别适合工控现场应用 |
外壳尺寸 | X x Y x Z mm (不含天线及安装配件) |
工作温度 | -35℃~ +75℃ |
存储温度 | -40℃~ +85℃ |
相对湿度 | 95%（无凝结） |
接口参数
DI接口参数
通道数 | 低电平电压 | 不确定电压 | 高电平电压 | 隔离电压(VDC) |
8个 | 0<VIN <5V | 5<VIN<11 | 11V<VIN<30V | 2500V |
RS485接口参数
最大节点数 | 数据速率 | 终端电阻 | ESD保护 | 隔离电压(VDC) |
32个 | 300 -115200bps | 120Ω | ±4kV | 2500V |
4G接口参数
项目 | 内容 |
标准及频段 | LTE FDD: B1/B3/B5/B8 LTE TDD: B34/B38/B39/B40/B41 WCDMA: B1/B5/B8 GSM: 900/1800MHz |
理论带宽 | LTE: LTE FDD: 最大 150Mbps (DL)/最大 50Mbps (UL) LTE TDD: 最大 120Mbps (DL)/最大 30Mbps (UL) UMTS: DC-HSDPA: 最大 21Mbps (DL) HSUPA: 最大 5.76Mbps (UL) WCDMA: 最大 384Kbps (DL)/最大 384Kbps (UL) GSM: EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL) GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL) |
发射功率 | < 25dBm |
接收灵敏度 | < -109dBm |
协议参数
项目 | 内容 |
采集协议 | DI采样（10Hz） RS485 Modbus RTU/ Asscii |
上行协议 | TCP/IP UDP HTTP Mqtt TSL/SSL |
配置协议 | 串口配置（TTL电平），波特率115200 |
订购信息
产品型号 | 描述 |
T1800-DI | 8路DI采集网关，支持4G网络数据上行 |
