简介

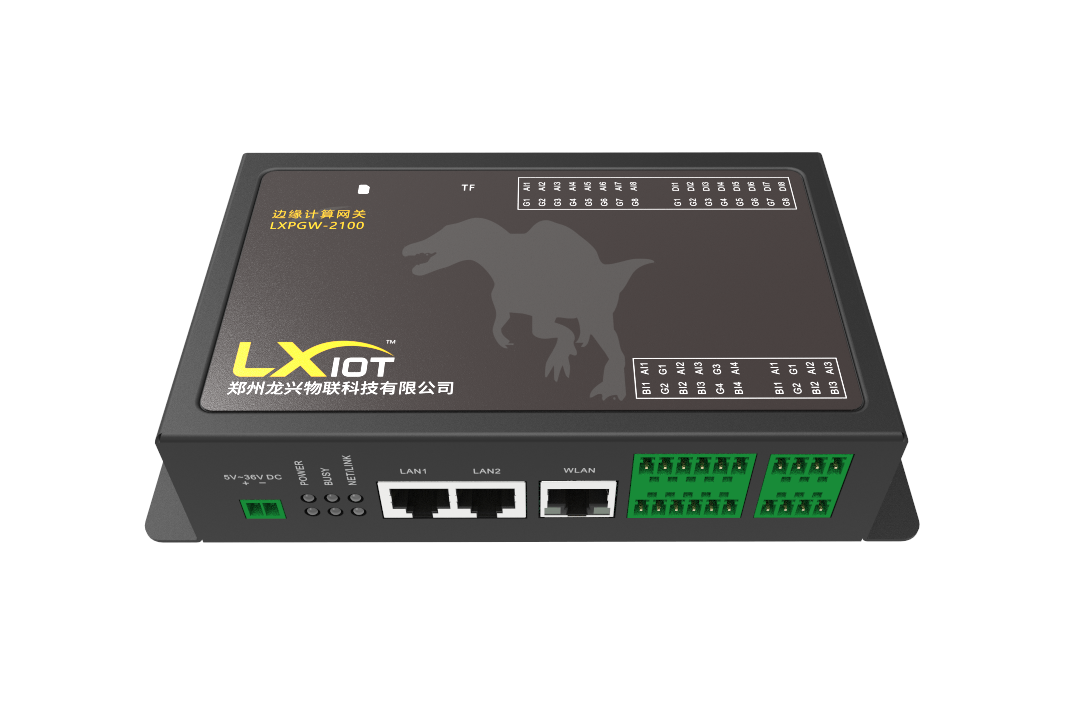

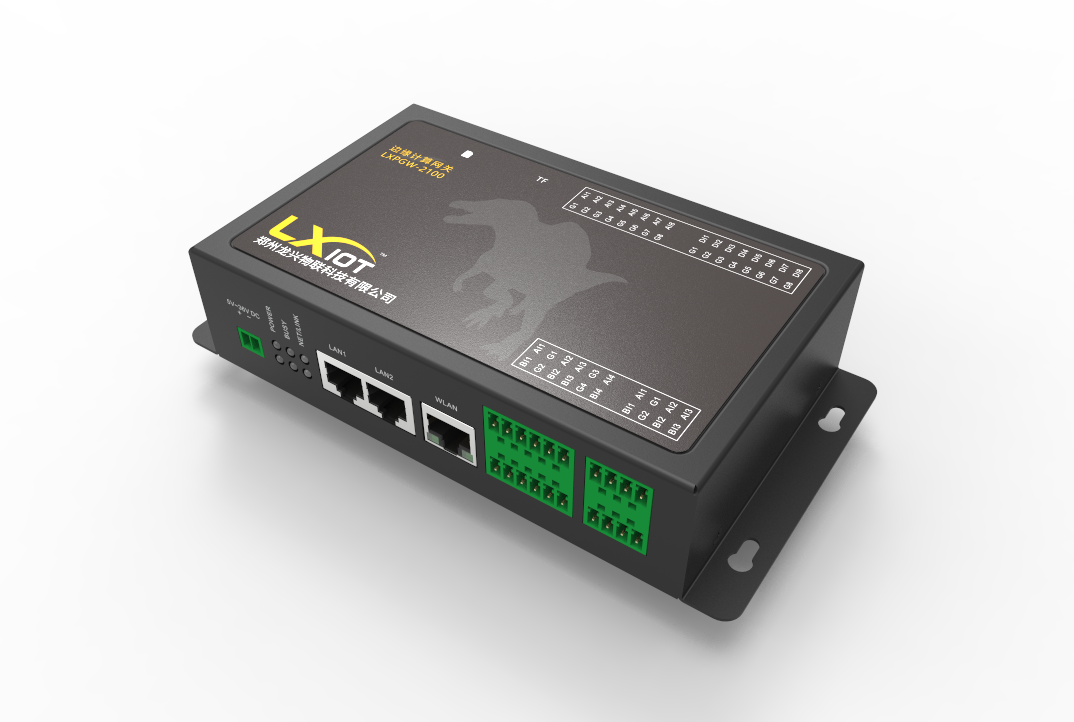

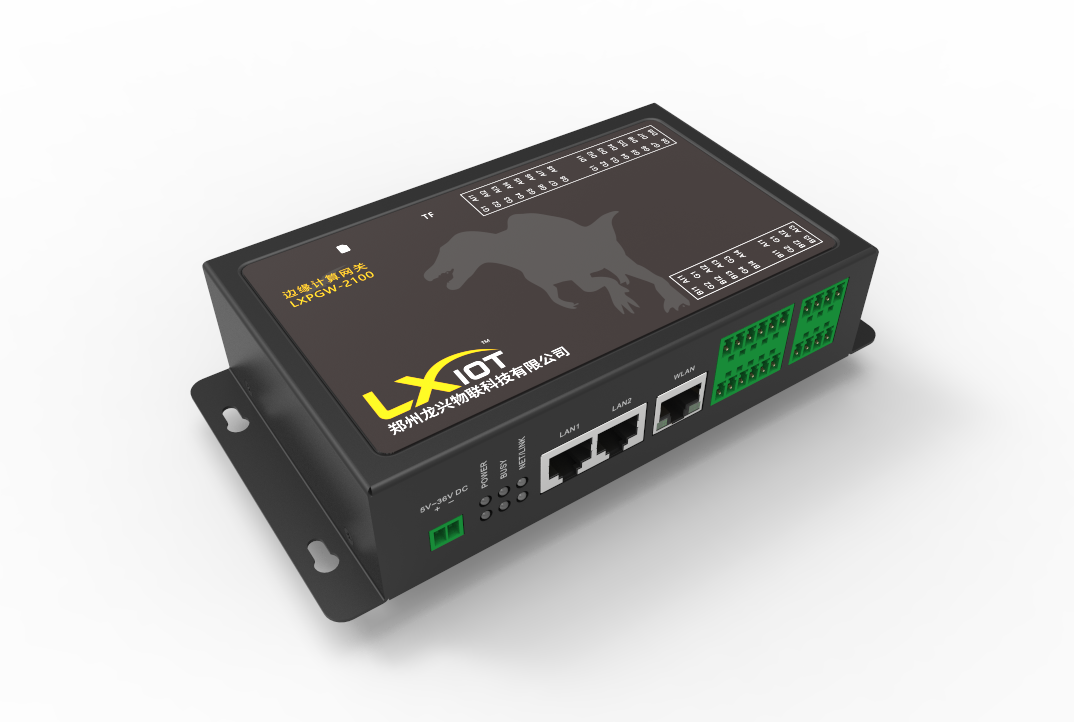

P2100边缘网关是一种多协议、多接口的综合网关，具有综合数据采集、数据处理、数据告警、数据联动、数据推送为一体的综合协议处理网关。
该产品采用高性能工业级ARM处理器，以嵌入式Linux操作系统为软件支持平台，采用C/C++开发的高性能协议处理架构。支持2路LAN口用作局域网数据采集；支持1路WAN口作位网络数据上行；支持4路RS485接口，可接入RS485从机、主机设备；支持8路DI，可采集8路数字量数据；支持8路AI，可采集8路电压或电流的模拟量数据；支持4路DO，可直接控制联动输出；支持全网通4G网络上行，可将状态数据、告警数据、联动数据通过无线上传到云平台；采集协议支持Modbus TCP、Modbus RTU、OPC UA、OPC DA、TCP/IP、UDP等多种采集协议，并支持用户私有协议的定制开发；上行协议支持MQTT、Restful、TCP/IP等多种协议，可根据平台侧协议针对性的做协议定制上报。
特点
l 采用ARM高性能处理器，提供强有力的边缘计算能力；
l 支持4路RS485采集；
l 支持8路DI采集；
l 支持8路AI采集；
l 支持4路DO输出；
l 支持2路LAN、1路WAN网络口；
l 隔离现场总线接口：RS485、DI、AI、DO、LAN；
l 支持TF卡、2路USB接口；
l 支持全网通4G网络上行；
l 支持网口直接配置；
l 支持远程联网配置；
l 支持支持Modbus TCP、Modbus RTU、OPC UA、OPC DA、TCP/IP、UDP等多种通信协议；
l 支持采集通信协议二次开发；
l 可提供Python 二次开发计算接口；
l 支持多种上行通信协议，如MQTT/HTTP/TCP/UDP等；
l 支持本地TF卡存储；
l 支持本地TF卡报告导出；
l SIM卡：卡槽式设计，方便更换；
l 支持导轨、壁挂安装；
l 无风扇设计；
l 整机适用于工业环境。
应用行业
该产品广泛应用于物联网产业链中的 M2M 行业，如智能电网、智能交通、智能家居、金融、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、农业、林业、水务、煤矿、石化等领域。
硬件参数
本节介绍产品硬件相关的规格参数，如硬件工作环境、各个接口参数介绍、各个参数功能介绍等。
电源
项目 | 内容 |
标准电源 | DC 12V/2A |
供电范围 | DC 12~ 48V |
物理特性
项目 | 内容 |
外壳 | 金属外壳，保护等级 IP30。外壳和系统安全隔离，特别适合工控现场应用 |
| 安装方式 | 导轨、壁挂 |
工作温度 | -35℃~ +75℃ |
存储温度 | -40℃~ +85℃ |
相对湿度 | 95%（无凝结） |
硬件平台
项目 | 内容 |
CPU | ARM 高性能工业级处理器 |
内存 | 1GB DDR3 |
Flash | 8GB eMMC |
接口 | 2千兆LAN、1千兆WAN、4路RS485、全网通4G、8路AI、8路DI、4路DO、2*USB、1TF卡 |
接口参数
RS485接口参数
最大节点数 | 数据速率 | 终端电阻 | ESD保护 | 隔离电压(VDC) |
32个 | 300 -115200bps | 120Ω | ±4kV | 2500V |
AI接口参数
通道数 | 输入范围 | 采样精度 | 采样率 | 隔离电压(VDC) |
8个 | 0V – 10V | 16位 | 10Hz | 2500V |
DI接口参数
通道数 | 低电平电压 | 不确定电压 | 高电平电压 | 隔离电压(VDC) |
8个 | 0<VIN <5V | 5<VIN<11 | 11V<VIN<30V | 2500V |
通道数 | 输出形式 | 闭合阻抗 | 断开阻抗 | 持续电流 | 隔离电压(VDC) |
4个 | 可定制晶体管/继电器输出 | ≤100mΩ | >10MΩ | ≤1A | 2500V |
LAN口网络接口参数
通道数 | 类型 | 速率 | 隔离电压(VDC) |
2个 | LAN | 10/100/1000Mbps | 内置网络隔离收发器 |
WAN口网络接口参数
通道数 | 类型 | 速率 | 隔离电压(VDC) |
1个 | WAN | 10/100/1000Mbps | 内置网络隔离收发器 |
4G接口参数
项目 | 内容 |
标准及频段 | LTE FDD: B1/B3/B5/B8 LTE TDD: B34/B38/B39/B40/B41 WCDMA: B1/B5/B8 GSM: 900/1800MHz |
理论带宽 | LTE: LTE FDD: 最大 150Mbps (DL)/最大 50Mbps (UL) LTE TDD: 最大 120Mbps (DL)/最大 30Mbps (UL) UMTS: DC-HSDPA: 最大 21Mbps (DL) HSUPA: 最大 5.76Mbps (UL) WCDMA: 最大 384Kbps (DL)/最大 384Kbps (UL) GSM: EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL) GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL) |
发射功率 | < 25dBm |
接收灵敏度 | < -109dBm |
协议参数
项目 | 内容 |
采集协议 | Modbus TCP Modbus RTU OPC UA OPC DA TCP/IP UDP …… 协议二次开发 |
上行协议 | TCP/IP UDP HTTP MQTT TSL/SSL |
配置协议 | 串口配置（TTL电平），波特率115200 网口配置（SSH、webserver等） |
订购信息
产品型号 | 描述 |
P2100 | 边缘智能网关，支持RS485、DI、DO、AI等多种接口多种协议 |
