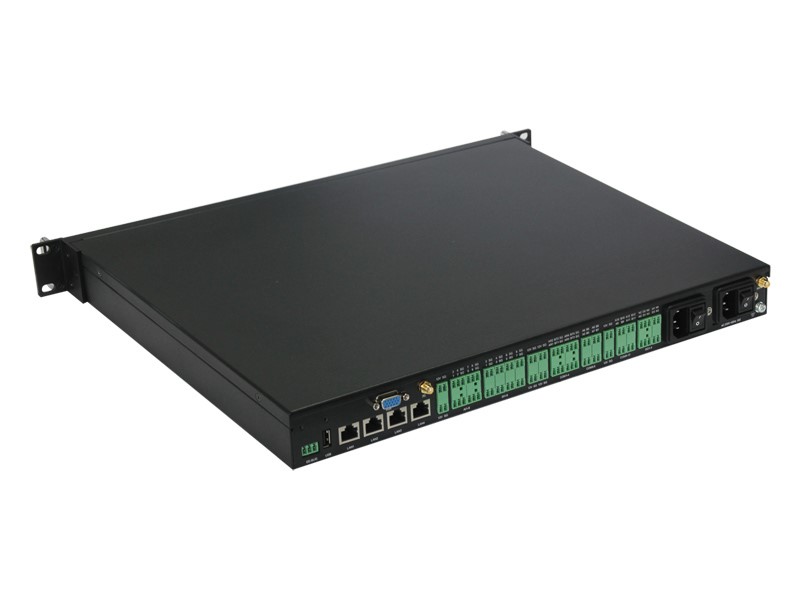

V3100物联网主机是一种支持视频采集、总线采集综合网关，具有视频数据采集、现场总线数据采集、数据处理、数据告警、数据联动、数据推送为一体的综合采集网关。
该产品采用高性能工业级Freescale Cortex™-A9 i.MX 6处理器，以嵌入式Linux操作系统为软件支持平台，采用C/C++开发的高性能协议处理架构。支持16路视频，可接入16路任意网络视频数据；支持4路LAN口用作网络数据采集、网络数据上行；支持4路RS232/485带隔离，8路RS485带隔离，可接入RS485从机、主机设备，1路RS232调试接口；支持16路DI，可采集16路数字量数据；支持8路AI，可采集8路电压或电流的模拟量数据；支持4路DO，可直接控制联动输出；采集协议支持Modbus TCP、Modbus RTU、OPC UA、OPC DA、TCP/IP、UDP、PROFINET、PROFIBUS-DP、电力101/104等多种采集协议，并支持用户私有协议的定制开发；上行协议支持MQTT、Restful、TCP/IP等多种协议，可根据平台侧协议针对性的做协议定制上报。
特点
l 采用Freescale Cortex™-A9 i.MX 6高性能处理器，提供高效视频采集和边缘计算能力；
l 支持16路视频数据采集；
l 支持4路RS232/485带隔离，8路RS485带隔离，可接入RS485从机、主机设备，1路RS232调试接口；
l 支持16路DI采集；
l 支持8路AI采集；
l 支持4路DO输出，带继电器；
l 支持4路百兆LAN；
l 外露接口全部做防雷击、防浪涌、防静电处理；
l 支持WIFI；
l 支持4G通信；
l 支持SATA2、SD卡、USB接口；
l 支持网口直接配置；
l 支持调试串口配置；
l 支持远程联网配置；
l 支持支持ONVIF、GB28181、Modbus TCP、Modbus RTU、OPC UA、OPC DA、TCP/IP、UDP、PROFINET、PROFIBUS-DP、电力101/104等多种通信协议；
l 支持采集通信协议二次开发；
l 可提供Python二次开发计算接口；
l 支持多种上行通信协议，如MQTT/HTTP/TCP/UDP等；
l 支持本地SD卡存储；
l 支持本地SD卡报告导出；
l SIM卡：卡槽式设计，方便更换；
l 1U标准设计；
l 无风扇设计；
l 整机适用于工业环境。
应用行业
该产品可广泛应用于物联网产业链中的 M2M 行业。
硬件参数
本节介绍产品硬件相关的规格参数，如硬件工作环境、各个接口参数介绍、各个参数功能介绍等。
电源
物理特性
项目 | 内容 |
外壳 | 金属外壳，保护等级 IP30。外壳和系统安全隔离，特别适合工控现场应用 |
安装方式 | 1U机柜安装 |
工作温度 | -0℃~+60℃ |
存储温度 | -40℃~+80℃ |
相对湿度 | 5%～95%相对湿度,无冷凝 |
硬件平台
项目 | 内容 |
CPU | Freescale Cortex™-A9 i.MX 6（双核、四核可选） |
内存 | 1GB DDR3 |
Flash | 8GB eMMC |
接口 | 4千兆LAN、4路RS232/485、8路RS485、 1路RS232调试接口、全网通4G、8路AI、16路DI、4路DO、USB、SD卡 |
接口参数
视频接口参数
最大视频接入数 | 最大视频推送数 | 支持协议 | 本地存储 |
16个 | 16路 | RTMP/RTSP | 支持本地硬盘存储，硬盘容量可定制 |
RS485接口参数
最大节点数 | 数据速率 | 终端电阻 | ESD保护 | 隔离电压(VDC) |
32个 | 300 -115200bps | 120Ω | ±4kV | 2500V |
AI接口参数
通道数 | 输入范围 | 采样精度 | 采样率 | 隔离电压(VDC) |
8个 | 0V – 10V | 16位 | 10Hz | 2500V |
DI接口参数
通道数 | 低电平电压 | 不确定电压 | 高电平电压 | 隔离电压(VDC) |
16个 | 0<VIN <5V | 5<VIN<11 | 11V<VIN<30V | 2500V |
DO接口参数
通道数 | 输出形式 | 闭合阻抗 | 断开阻抗 | 持续电流 | 隔离电压(VDC) |
4个 | 可定制晶体管/继电器输出 | ≤100mΩ | >10MΩ | ≤1A | 2500V |
LAN口网络接口参数
通道数 | 类型 | 速率 | 隔离电压(VDC) |
4个 | LAN | 10/100Mbps | 内置网络隔离收发器 |
4G接口参数
项目 | 内容 |
标准及频段 | LTE FDD: B1/B3/B5/B8 LTE TDD: B34/B38/B39/B40/B41 WCDMA: B1/B5/B8 GSM: 900/1800MHz |
理论带宽 | LTE: LTE FDD: 最大 150Mbps (DL)/最大 50Mbps (UL) LTE TDD: 最大 120Mbps (DL)/最大 30Mbps (UL) UMTS: DC-HSDPA: 最大 21Mbps (DL) HSUPA: 最大 5.76Mbps (UL) WCDMA: 最大 384Kbps (DL)/最大 384Kbps (UL) GSM: EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL) GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL) |
发射功率 | < 25dBm |
接收灵敏度 | < -109dBm |
协议参数
项目 | 内容 |
采集协议 | ONVIF GB28181 RTSP Modbus TCP Modbus RTU OPC UA OPC DA TCP/IP UDP PROFINET PROFIBUS-DP 电力101/104 …… 协议二次开发 |
上行协议 | TCP/IP UDP HTTP Mqtt TLS/SSL RTMP 支持自定义上报协议开发 |
配置协议 | 串口配置（TTL电平），波特率115200 网口配置（SSH、webserver等） |
订购信息
产品型号 | 描述 |
V3100 | 16路视频、8路AI、16路DI、4路DO、 4路RS232/485、8路RS485、 1路RS232、4*LAN等多种类数据综合采集网关。 |
